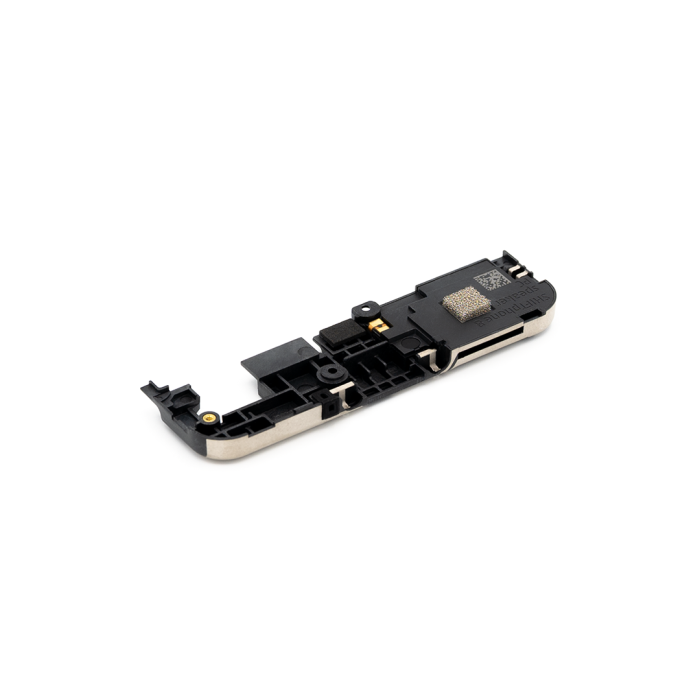

Bottom Speaker Modul SHIFTphone 8

Das Bottom Speaker Modul befindet sich im unteren Bereich deines SHIFTphone 8 hinter dem Sub-PCB. Neben dem unteren Lautsprecher (Bottom Speaker) sind hier auch Mobilfunkantennen integriert.

Gemeinsam mit dem Top Speaker sorgt der Bottom Speaker für Stereosound bei Medienwiedergabe. Beim lauten Telefonieren (Freisprechen) kommt der untere Lautsprecher ebenfalls zum Einsatz.

Wenn dein Smartphone keinen Ton mehr ausgibt, verzerrt klingt oder die Lautstärke deutlich reduziert ist, kann ein Defekt dieses Moduls vorliegen.

Bevor du das Lautsprechermodul bestellst, prüfe bitte folgende Punkte:

• Ist die Lautstärke ausreichend hoch eingestellt?
• Erfolgt die Audioausgabe vielleicht gerade über ein Bluetooth-Gerät und nicht über die integrierten Lautsprecher?
• Sind die Lautsprecheröffnungen sauber und frei von Staub oder Schmutz? Reinige die Lautsprecheröffnungen nur mit einer Zahnbürste oder einem weichen Pinsel. Vermeide es, Gegenstände hineinzustecken – das kann das innenliegende Schutznetz beschädigen und den Staub- sowie Wasserschutz beeinträchtigen.
• Tritt das Problem auch bei verschiedenen Apps oder Medien auf?
• Starte dein SHIFT neu, um Softwareprobleme auszuschließen.
• Das Lautsprechermodul ist über das Sub-PCB mit dem Mainboard verbunden. Es kann helfen, den Connector zum Sub PCB vorsichtig komplett zu lösen und wieder festzustecken. Schau dir dazu das unten verlinkte Reapraturvideo an.

Reparaturanleitung

In diesem Reparaturvideo wird der Austausch des Bottom Speaker Moduls gezeigt. Schau dir das Video an und entscheide dann, ob du dir den Austausch zutraust. Alternativ kannst du auch unseren Reparatur‑Service in Anspruch nehmen.
