Sub-PCB SHIFTphone 8

Sub‑PCB für dein SHIFTphone 8. Auf dieser Platine befindet sich das Hauptmikrofon. Außerdem werden über das Sub‑PCB weitere Komponenten wie USB‑Buchse, Lautsprecher unten, Vibrationseinheit und zwei Mobilfunk-Antennen angebunden. Bitte prüfe vor der Bestellung mithilfe der Hinweise in der Produktbeschreibung, ob wirklich ein Defekt dieses Bauteils vorliegt.

2-3 Werktage

SKU
so.cp:subPCBA.SP8
  30,00 €
Preis inkl. 19 % MwSt. und zzgl. Versandkosten

Beschreibung / Sub-PCB SHIFTphone 8

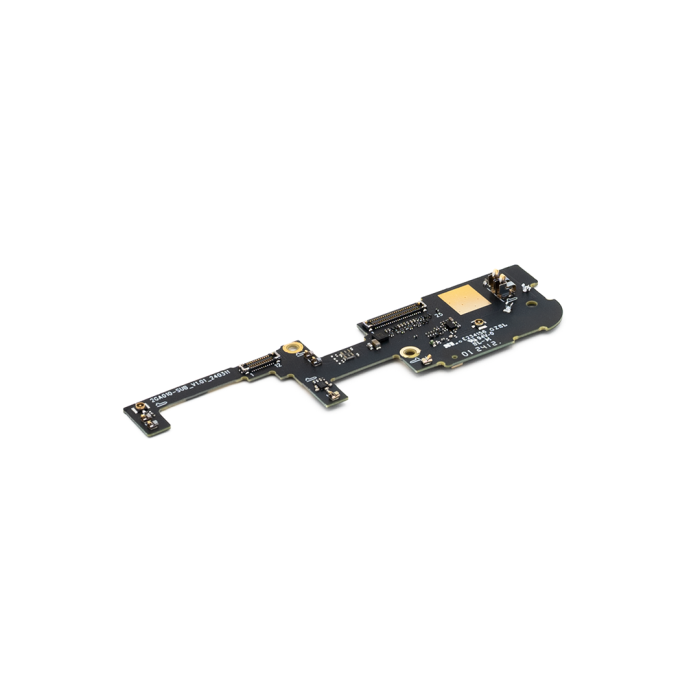

Bei diesem Ersatzteil handelt es sich um ein sogenanntes Sub‑PCB für dein SHIFTphone 8. Auf dieser Platine befindet sich das Hauptmikrofon. Zusätzlich dient das Sub‑PCB als Verbindungseinheit für mehrere weitere Komponenten im unteren Bereich des Geräts. Das bedeutet, Probleme mit dem Sub‑PCB oder der Kabelverbindung vom Sub-PCB zum Mainboard können sich auch in Fehlfunktionen dieser Komponenten bemerkbar machen.

Über das Sub‑PCB werden Signale an folgende Bauteile weitergeleitet: Vibrationseinheit, unterer Lautsprecher, USB‑C‑Buchse, zwei Mobilfunkantennen



Bitte stelle vor der Bestellung sicher, dass du wirklich dieses Ersatzteil benötigst und die Reparatur selbstverantwortlich durchführen kannst.

Wenn dein SHIFTphone nicht mehr zuverlässig lädt, muss nicht zwingend ein Defekt des Sub‑PCBs vorliegen. Prüfe daher zunächst folgende Punkte:

  1. Versuche es zunächst mit einem anderen USB‑Kabel oder einem stärkeren Ladegerät.
  2. Sitzt das Kabel richtig in der Buchse? Falls der Stecker nicht richtig einrastet, teste es einmal ohne Bumper und prüfe die USB-Buche auf Verunreinigungen.
  3. Auch das Flachbandkabel zwischen Mainboard und Sub‑PCB kann die Ursache sein, wenn Funktionen nicht korrekt arbeiten. Es kann daher helfen, die Connectoren des Flachbandkabels zwischen Mainboard und Sub‑PCB zu lösen und anschließend wieder fest einzustecken. Schau dir dazu die Video-Reparaturanleitung an.

Wenn nur dein Mikrofon nicht funktioniert, prüfe, ob die Mikrofonöffnungen am unteren Rand deines SHIFTphones sauber sind oder ob das Mikrofon nicht versehentlich stummgeschaltet wurde (z. B. während eines Telefonats). Auch der Killswitch, der das Mikro stumm schaltet, kann aktiviert sein.



Reparaturanleitung

In diesem Video wird gezeigt, wie du dein SHIFTphone öffnest und an die USB‑Platine (Sub‑PCB) gelangst. Wir empfehlen dir, vor der Bestellung einen Blick in dieses Reparaturvideo zu werfen. So kannst du besser einschätzen, ob du dir die Reparatur selbst zutraust. Alternativ kannst du auch unseren Reparatur‑Service in Anspruch nehmen.
