Sub-PCB (USB, Mikrofon, Vibration) SHIFT5me

Bei dieser Platine handelt es sich um ein sogenanntes Sub-PCB für dein SHIFT5me. Auf ihr befinden sich der USB-Port, ein Mikrofon und die Vibrationseinheit. Bitte prüfe vor der Bestellung mithilfe der Hinweise in der Produktbeschreibung, ob wirklich ein Defekt dieses Bauteils vorliegt.

2-3 Werktage

SKU
so.cp:subPCBA.S5me
  30,00 €
Preis inkl. 19 % MwSt. und zzgl. Versandkosten

Beschreibung / Sub-PCB (USB, Mikrofon, Vibration) SHIFT5me

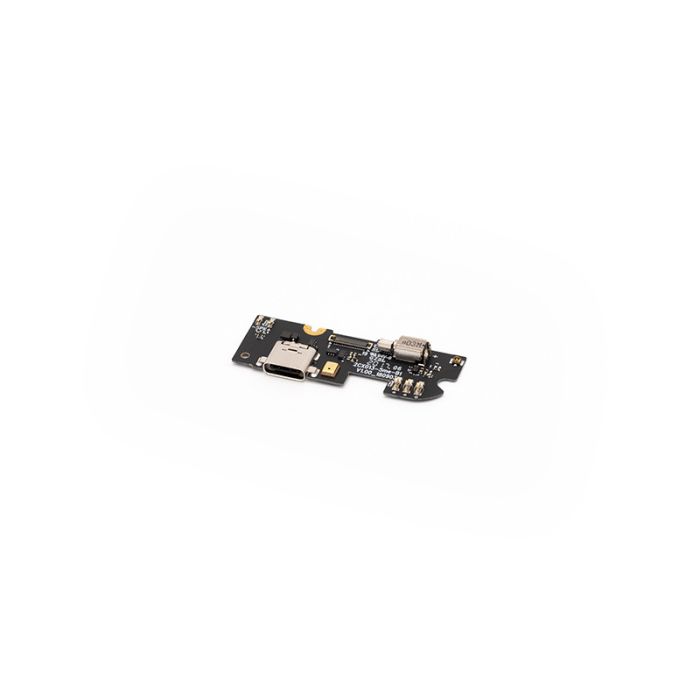

Bei diesem Ersatzteil handelt es sich um ein sogenanntes Sub‑PCB für dein SHIFT5me. Auf dieser Platine befinden sich der USB-Port, das Hauptmikrofon und der Vibrationsmotor. Zusätzlich dient das Sub‑PCB als Verbindungseinheit für weitere Komponenten im unteren Bereich des Geräts. Das bedeutet, Probleme mit dem Sub‑PCB oder der Kabelverbindung vom Sub-PCB zum Mainboard können sich auch in Fehlfunktionen dieser Komponenten bemerkbar machen.

Über das Sub‑PCB werden Signale an folgende Bauteile weitergeleitet: unterer Lautsprecher, Mobilfunkantennen



Bitte stelle vor der Bestellung sicher, dass du wirklich dieses Ersatzteil benötigst und die Reparatur selbstverantwortlich durchführen kannst.

Wenn dein SHIFTphone nicht mehr zuverlässig lädt, muss nicht zwingend ein Defekt des Sub‑PCBs vorliegen. Prüfe daher zunächst folgende Punkte:

  1. Versuche es mit einem anderen USB‑Kabel oder einem stärkeren Ladegerät.
  2. Sitzt das Kabel richtig in der Buchse? Falls der Stecker nicht richtig einrastet, teste es einmal ohne Bumper und prüfe die USB-Buche auf Verunreinigungen.
  3. Auch das Flachbandkabel zwischen Mainboard und Sub‑PCB kann die Ursache sein, wenn Funktionen nicht korrekt arbeiten. Es kann daher helfen, die Connectoren des Flachbandkabels zwischen Mainboard und Sub‑PCB zu lösen und anschließend wieder fest einzustecken. Schau dir dazu die Video-Reparaturanleitung an.

Wenn nur dein Mikrofon nicht (gut) funktioniert, prüfe, ob die Mikrofonöffnungen am unteren Rand deines SHIFTphones sauber sind oder ob das Mikrofon versehentlich stummgeschaltet wurde (z. B. während eines Telefonats).



Reparaturanleitung

Für den Austausch des Sub-PCB kannst du dich am Video zum Tausch des Sub-PCB (USB-Platine) bei unserem SHIFT6m orientieren. Das SHIFT6m und das SHIFT5me sind nahezu baugleich. Nicht wundern: Eine Metallbrücke über dem Display‑Connector gibt es beim SHIFT5me aufgrund der kompakteren Bauform nicht.

Wir empfehlen dir, vor der Bestellung einen Blick in dieses Reparaturvideo zu werfen. So kannst du besser einschätzen, ob du dir die Reparatur selbst zutraust. Alternativ kannst du auch unseren Reparatur‑Service in Anspruch nehmen.
